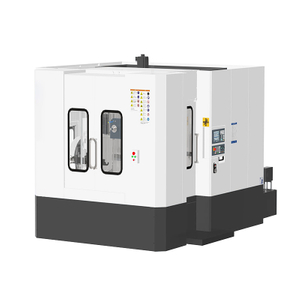

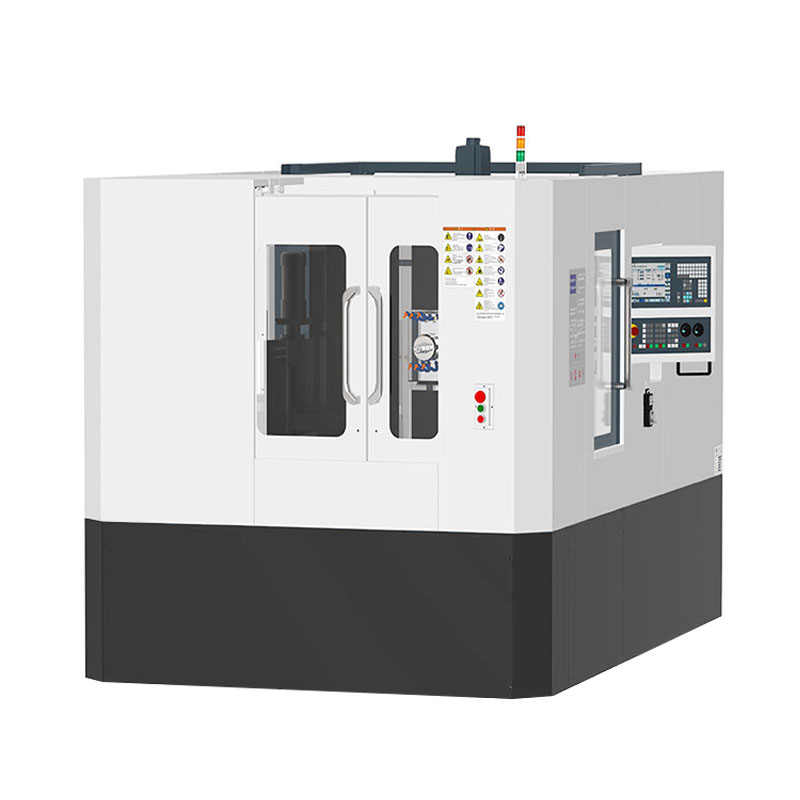

HMC1000U
山东邦城科技有限公司
المعلمات الفنية:
| نموذج المنتج | وحدة | HMC1000U |
| السكتة الدماغية X-Axis (تتحرك الأعمدة اليسرى واليمين) | مم | 1000 |
| y-axis rockis (يتحرك طاولة الدوران ذهابًا وإيابًا) | مم | 1100 |
| Z-Axis Stroke (مربع المغزل يتحرك لأعلى ولأسفل) | مم | 1000 |
| نطاق دوران المحور | -30 ° ~+180 ° | |
| نطاق دوران المحور ج | 。 | 360 درجة |
| قطر دوران الشغل الأقصى | مم | 1100 |
| المسافة بين وجه نهاية المغزل إلى وجه طاولة العمل (النوع العمودي للمغزل) | مم | 150 ~ 1150 |
| المسافة من مركز عمود المغزل إلى وسط دوران الجدول (العمودي المغزل) | مم | -200 ~ 900 |
| المسافة من محور المغزل إلى سطح Workbench (مغزل أفقي) | مم | 50 ~ 1050 |
| المسافة من نهاية المغزل إلى مركز دوران Workbench (مغزل أفقي) | مم | -100-1000 |
| حجم Workbench | مم | 800 × 800 |
| الحد الأدنى وحدة الفهرسة | 。 | 0.001 |
| أقصى قدرة تحميل من طاولة العمل | كجم | 2000 |
| سرعة الدوارة | ص/دقيقة | 11.1 |
| أقصى سرعة للمغزل | دورة في الدقيقة | 18000 |
| المغزل الداخلي يتحمل مدبب | HSK-A63 | |
| قوة المغزل | KW | 30 |
| مسافة عزم دوران إخراج المغزل | نانومتر | 72/85 |
| سرعة | دورة في الدقيقة | 60 |
| عزم الدوران | نانومتر | 1200 |
| نظام التثبيت | هيدروليكي | |
| سرعة الحركة السريعة لمحور x/y/z | م/دقيقة | 48 |
| أقصى سرعة تغذية للمحور x/y/z | م/دقيقة | 20 |
| سعة مجلة الأداة | 45 | |
| قطر الأداة القصوى (سكين/سكين الهواء الكامل) | مم | 75/130 |
| الحد الأقصى لطول الأداة | مم | 350 |
| الحد الأقصى لوزن الأداة | كجم | 8 |
| دقة تحديد موقع المحور الخطي x/y/z | مم | 0.008/0.008/0.008 |
| المحور الخطي كرر دقة تحديد المواقع x/y/z | مم | 0.005/0.005/0.005 |
| دقة تحديد موقع عمود الدوران | قوس/ثانية | 8 |
| كرر دقة تحديد موقع العمود الدوار | قوس/ثانية | 4 |
| نموذج | Sinumerik واحد | |
| محاور التحكم الكلية | محاور | 5 |
| عدد محاور التحكم في الارتباط | محاور | 5 |
المعلمات الفنية:
| نموذج المنتج | وحدة | HMC1000U |
| السكتة الدماغية X-Axis (تتحرك الأعمدة اليسرى واليمين) | مم | 1000 |
| y-axis rockis (يتحرك طاولة الدوران ذهابًا وإيابًا) | مم | 1100 |
| Z-Axis Stroke (مربع المغزل يتحرك لأعلى ولأسفل) | مم | 1000 |
| نطاق دوران المحور | -30 ° ~+180 ° | |
| نطاق دوران المحور ج | 。 | 360 درجة |
| قطر دوران الشغل الأقصى | مم | 1100 |
| المسافة بين وجه نهاية المغزل إلى وجه طاولة العمل (النوع العمودي للمغزل) | مم | 150 ~ 1150 |
| المسافة من مركز عمود المغزل إلى وسط دوران الجدول (العمودي المغزل) | مم | -200 ~ 900 |
| المسافة من محور المغزل إلى سطح Workbench (مغزل أفقي) | مم | 50 ~ 1050 |
| المسافة من نهاية المغزل إلى مركز دوران Workbench (مغزل أفقي) | مم | -100-1000 |
| حجم Workbench | مم | 800 × 800 |
| الحد الأدنى وحدة الفهرسة | 。 | 0.001 |
| أقصى قدرة تحميل من طاولة العمل | كجم | 2000 |
| سرعة الدوارة | ص/دقيقة | 11.1 |
| أقصى سرعة للمغزل | دورة في الدقيقة | 18000 |
| المغزل الداخلي يتحمل مدبب | HSK-A63 | |
| قوة المغزل | KW | 30 |
| مسافة عزم دوران إخراج المغزل | نانومتر | 72/85 |
| سرعة | دورة في الدقيقة | 60 |
| عزم الدوران | نانومتر | 1200 |
| نظام التثبيت | هيدروليكي | |
| سرعة الحركة السريعة لمحور x/y/z | م/دقيقة | 48 |
| أقصى سرعة تغذية للمحور x/y/z | م/دقيقة | 20 |
| سعة مجلة الأداة | 45 | |
| قطر الأداة القصوى (سكين/سكين الهواء الكامل) | مم | 75/130 |
| الحد الأقصى لطول الأداة | مم | 350 |
| الحد الأقصى لوزن الأداة | كجم | 8 |
| دقة تحديد موقع المحور الخطي x/y/z | مم | 0.008/0.008/0.008 |
| المحور الخطي كرر دقة تحديد المواقع x/y/z | مم | 0.005/0.005/0.005 |
| دقة تحديد موقع عمود الدوران | قوس/ثانية | 8 |
| كرر دقة تحديد موقع العمود الدوار | قوس/ثانية | 4 |
| نموذج | Sinumerik واحد | |
| محاور التحكم الكلية | محاور | 5 |
| عدد محاور التحكم في الارتباط | محاور | 5 |
