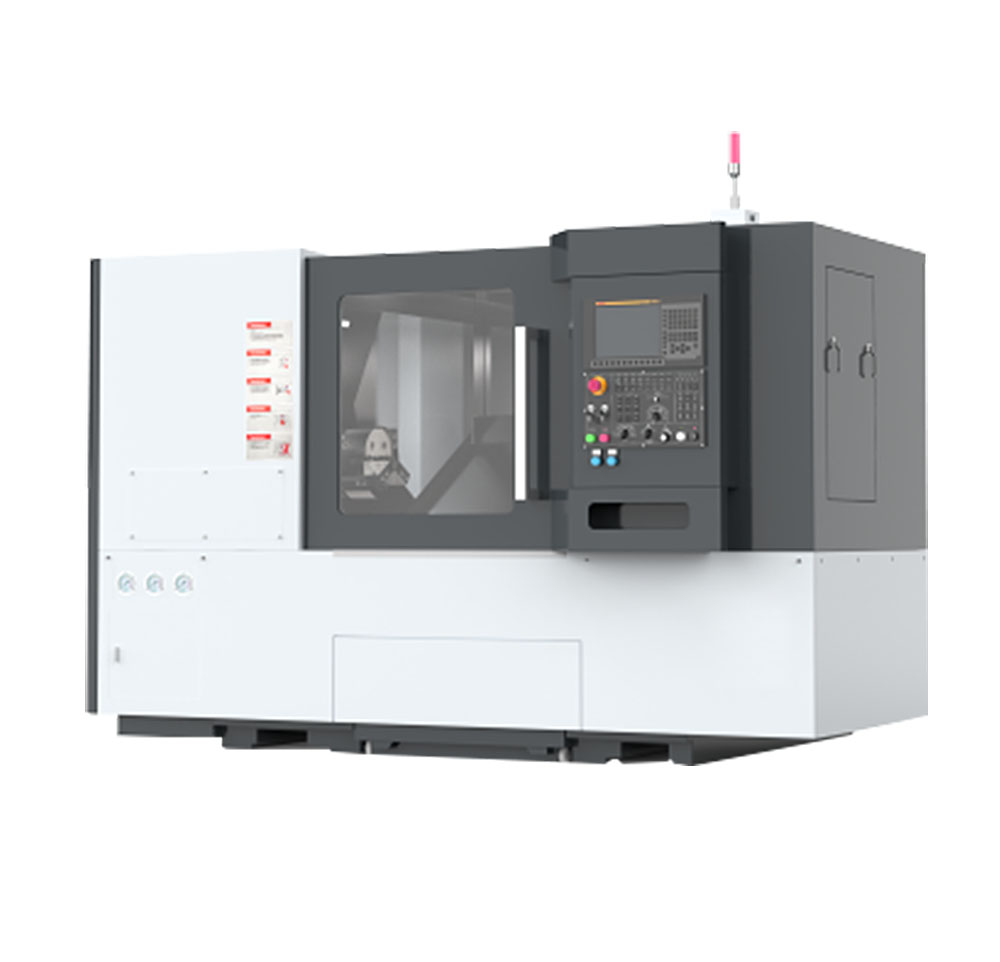

TCK56
山东邦城科技有限公司
سمات:
يميل جسم السرير ، وعادة ما بين 30 درجة و 60 درجة ، ويبلغ الجسد الشائع 30 درجة ، 45 درجة ، 60 درجة ، وما إلى ذلك. هذا التصميم يجعل مركز الجاذبية من الأداة الآلية أقل ويحتوي على استقرار أقوى ، ويفضل إلى الانخفاض الطبيعي للبطاطا ، ويسهل إزالة رقائق الرقائق وتخفيض تشويش ترويكي.
يتم استخدام قضبان الدليل الخطي عالي الدقة كدعم للأجزاء المتحركة ، ولها مزايا معامل الاحتكاك الصغير ، ودقة الحركة العالية وسرعة الاستجابة السريعة. يمكنهم ضمان تحديد المواقع الدقيقة والحركة السلسة لأداة الآلة أثناء عملية المعالجة ، وتحسين دقة المعالجة وجودة السطح.
بشكل عام ، يتم استخدام المغزل الكهربائي عالي الأداء أو هياكل المغزل عالية الصدر ، مع سرعة عالية وعزم دوران عالي وبدء سريع وتوقف ، وما إلى ذلك ، والتي يمكن أن تتكيف مع احتياجات المعالجة للمواد والعمليات المختلفة. عادةً ما تستخدم محامل المغزل محامل كروية عالية الدقة أو محامل أسطوانة لضمان دقة وتصلب المغزل.
وفقًا لاحتياجات المعالجة ، يمكن تجهيزه ببرج أو حامل أداة متعدد المحطات لتحقيق تغيير الأدوات التلقائي في الأدوات المتعددة وتحسين كفاءة المعالجة والمرونة. تعد دقة تحديد المواقع وسرعة تغيير الأداة للبرج عوامل مهمة تؤثر على كفاءة الآلات وجودة أداة الآلة.
المعلمات الفنية:
| مشروع | UNIT | TCK56 |
| أقصى قطر من السرير | مم | 560 |
| الحد الأقصى لطول القطع | مم | 500 |
| أقصى قطر القطع | نانومتر | 350 في فئة محور الفئة φ400 |
| قطر القطر الأقصى على لوح التزلج | مم | φ350 |
| أقصى قطر القطع | مم | فئة 300 محور φ280 في فئة القرص |
| قطر القطر الأقصى على لوح التزلج | مم | φ280 |
| نوع نهاية المغزل والرمز | مم | A2-6 |
| قطر ثقب المغزل | φ65 | |
| أقصى قطر من شريط المرور | دورة في الدقيقة | φ50 |
| نطاق سرعة المغزل/عزم الدوران الحد الأقصى لعزم الإخراج | 50 ~ 3500/177 | |
| 30 دقيقة/مستمر | KW | 15/11 |
| تشاك قطر | KW | 8 |
| X/Z المحور سرعة التحول السريع | نانومتر | 30/30 |
| x/z محور السكتة الدماغية | م/دقيقة | 200/560 |
| ذيل مقعد السكتة الدماغية | 450 | |
| ذيل مقعد المغزل تفتق ثقب تفتق | مم | MT5# |
| نموذج حامل الأداة القياسي | مم | محطات العمل الأفقية 8 |
| سكين مربع | مم | 25 × 25 |
| قطر شريط ممل | مم | φ40/φ32/φ25/φ20 |
| هل يمكنك اختيار سكين قريب؟ | يستطيع | |
| إجمالي الوزن | كجم | حوالي 3800 |
| أجزاء من نوع القرص | مم | حوالي 200 (بما في ذلك إكسسوارات الأدوات الآلية مثل الخنازير) |
| أجزاء رمح | حوالي 500 (بما في ذلك إكسسوارات الأدوات الآلية مثل الخنازير) |
سمات:
يميل جسم السرير ، وعادة ما بين 30 درجة و 60 درجة ، ويبلغ الجسد الشائع 30 درجة ، 45 درجة ، 60 درجة ، وما إلى ذلك. هذا التصميم يجعل مركز الجاذبية من الأداة الآلية أقل ويحتوي على استقرار أقوى ، ويفضل إلى الانخفاض الطبيعي للبطاطا ، ويسهل إزالة رقائق الرقائق وتخفيض تشويش ترويكي.
يتم استخدام قضبان الدليل الخطي عالي الدقة كدعم للأجزاء المتحركة ، ولها مزايا معامل الاحتكاك الصغير ، ودقة الحركة العالية وسرعة الاستجابة السريعة. يمكنهم ضمان تحديد المواقع الدقيقة والحركة السلسة لأداة الآلة أثناء عملية المعالجة ، وتحسين دقة المعالجة وجودة السطح.
بشكل عام ، يتم استخدام المغزل الكهربائي عالي الأداء أو هياكل المغزل عالية الصدر ، مع سرعة عالية وعزم دوران عالي وبدء سريع وتوقف ، وما إلى ذلك ، والتي يمكن أن تتكيف مع احتياجات المعالجة للمواد والعمليات المختلفة. عادةً ما تستخدم محامل المغزل محامل كروية عالية الدقة أو محامل أسطوانة لضمان دقة وتصلب المغزل.
وفقًا لاحتياجات المعالجة ، يمكن تجهيزه ببرج أو حامل أداة متعدد المحطات لتحقيق تغيير الأدوات التلقائي في الأدوات المتعددة وتحسين كفاءة المعالجة والمرونة. تعد دقة تحديد المواقع وسرعة تغيير الأداة للبرج عوامل مهمة تؤثر على كفاءة الآلات وجودة أداة الآلة.
المعلمات الفنية:
| مشروع | UNIT | TCK56 |
| أقصى قطر من السرير | مم | 560 |
| الحد الأقصى لطول القطع | مم | 500 |
| أقصى قطر القطع | نانومتر | 350 في فئة محور الفئة φ400 |
| قطر القطر الأقصى على لوح التزلج | مم | φ350 |
| أقصى قطر القطع | مم | فئة 300 محور φ280 في فئة القرص |
| قطر القطر الأقصى على لوح التزلج | مم | φ280 |
| نوع نهاية المغزل والرمز | مم | A2-6 |
| قطر ثقب المغزل | φ65 | |
| أقصى قطر من شريط المرور | دورة في الدقيقة | φ50 |
| نطاق سرعة المغزل/عزم الدوران الحد الأقصى لعزم الإخراج | 50 ~ 3500/177 | |
| 30 دقيقة/مستمر | KW | 15/11 |
| تشاك قطر | KW | 8 |
| X/Z المحور سرعة التحول السريع | نانومتر | 30/30 |
| x/z محور السكتة الدماغية | م/دقيقة | 200/560 |
| ذيل مقعد السكتة الدماغية | 450 | |
| ذيل مقعد المغزل تفتق ثقب تفتق | مم | MT5# |
| نموذج حامل الأداة القياسي | مم | محطات العمل الأفقية 8 |
| سكين مربع | مم | 25 × 25 |
| قطر شريط ممل | مم | φ40/φ32/φ25/φ20 |
| هل يمكنك اختيار سكين قريب؟ | يستطيع | |
| إجمالي الوزن | كجم | حوالي 3800 |
| أجزاء من نوع القرص | مم | حوالي 200 (بما في ذلك إكسسوارات الأدوات الآلية مثل الخنازير) |
| أجزاء رمح | حوالي 500 (بما في ذلك إكسسوارات الأدوات الآلية مثل الخنازير) |
