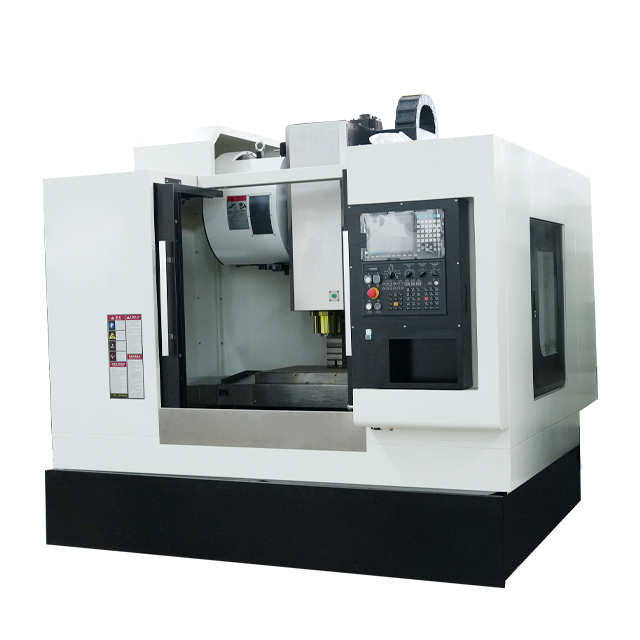

VMC1375
山东邦城科技有限公司
سمات:
يتبنى المحاور الثلاثة وضع ناقل الحركة 'الثلاثة والخلفان' ، والذي يضيف محملًا واحدًا مقارنة بالأصل ، يقلل من مقاومة الاحتكاك أثناء عملية الإرسال ، وبالتالي تحسين كفاءة الإرسال وتقليل استهلاك الطاقة.
يتبنى محور Y/Z دليلًا خطيًا عريضًا 45 مم ، ويعتمد المحور X دليلًا خطيًا عريضًا 35 مم ، وصندوق مغزل التوجيه Z هو بنية منزلق من ستة تحميل لضمان صلابة الجهاز بأكمله.
المعلمات الفنية:
| مشروع | UNIT | VMC1375 |
| حجم Workbench | مم | 1400 × 700 |
| محمل الوزن القصوى المسموح به | كجم | 900 |
| T-Slot | مم | 7-18*100 |
| x/y/z خط سير الرحلة | مم | 1300/750/600 |
| المسافة من وجه نهاية المغزل إلى طاولة العمل | مم | 120-720 |
| المسافة من مركز المغزل إلى العمود | مم | 835 |
| المغزل تفتق | BT40-150 | |
| سرعة المغزل | ص/دقيقة | 8000 |
| قوة محرك المغزل | KW | 15-22.5 |
| بسرعة تحريك المحور السيني | م/دقيقة | 24 |
| المحور ص | م/دقيقة | 24 |
| محور z | م/دقيقة | 24 |
| دقة تحديد المواقع | مم | ± 0.005 |
| كرر دقة تحديد المواقع | مم | ± 0.003/300 |
| الحد الأدنى من دقة تحديد المواقع | مم | ± 0.001 |
| أداة الأداة الآلية | كجم | حوالي 7500 |
| حجم أداة الآلة | مم | بناءً على القياس المادي |
سمات:
يتبنى المحاور الثلاثة وضع ناقل الحركة 'الثلاثة والخلفان' ، والذي يضيف محملًا واحدًا مقارنة بالأصل ، يقلل من مقاومة الاحتكاك أثناء عملية الإرسال ، وبالتالي تحسين كفاءة الإرسال وتقليل استهلاك الطاقة.
يتبنى محور Y/Z دليلًا خطيًا عريضًا 45 مم ، ويعتمد المحور X دليلًا خطيًا عريضًا 35 مم ، وصندوق مغزل التوجيه Z هو بنية منزلق من ستة تحميل لضمان صلابة الجهاز بأكمله.
المعلمات الفنية:
| مشروع | UNIT | VMC1375 |
| حجم Workbench | مم | 1400 × 700 |
| محمل الوزن القصوى المسموح به | كجم | 900 |
| T-Slot | مم | 7-18*100 |
| x/y/z خط سير الرحلة | مم | 1300/750/600 |
| المسافة من وجه نهاية المغزل إلى طاولة العمل | مم | 120-720 |
| المسافة من مركز المغزل إلى العمود | مم | 835 |
| المغزل تفتق | BT40-150 | |
| سرعة المغزل | ص/دقيقة | 8000 |
| قوة محرك المغزل | KW | 15-22.5 |
| بسرعة تحريك المحور السيني | م/دقيقة | 24 |
| المحور ص | م/دقيقة | 24 |
| محور z | م/دقيقة | 24 |
| دقة تحديد المواقع | مم | ± 0.005 |
| كرر دقة تحديد المواقع | مم | ± 0.003/300 |
| الحد الأدنى من دقة تحديد المواقع | مم | ± 0.001 |
| أداة الأداة الآلية | كجم | حوالي 7500 |
| حجم أداة الآلة | مم | بناءً على القياس المادي |
