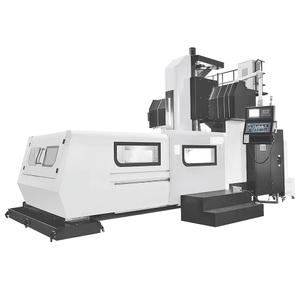

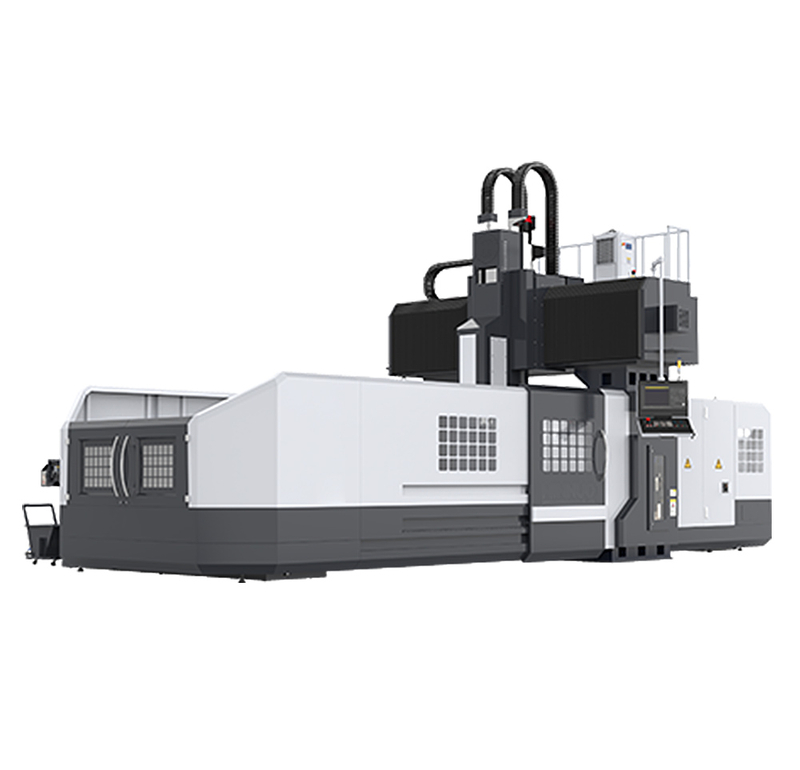

XK (H) 2310/2312
山东邦城科技有限公司
المعلمات الفنية:
| نموذج | وحدة | XK (H) 2310 | XK (H) 2312 |
| حجم Workbench | مم | 1000x1800 | 1200x2000 |
| الحد الأقصى للحمل تحمل طاولة العمل | كجم | 3500 | 2500 |
| عرض القنوات | مم | 1200 | 1600 |
| أخدود على شكل طاولة T (رقم/عرض/وسادة) | مم | 7-22x140 | 7-22x170 |
| اتجاه حركة طاولة العمل السكتة الدماغية | مم | 1900 | 2100 |
| اتجاه حركة شريحة المغزل | مم | 1200 | 1600 |
| دوارة الحركة لأعلى ولأسفل | مم | 760 | 800 |
| المسافة من سطح نهاية المغزل إلى الطاولة | مم | 110-870 | 115-915 |
| مواصفات المغزل (قطر النموذج/التثبيت) | مم | BT50 -φ155 (φ190) | BT50 -φ190 |
| سرعة المغزل | ص/دقيقة | 6000 | 6000 |
| يتحرك المحور xy بسرعة | مم/دقيقة | 10000 | 10000 |
| المحور z يتحرك بسرعة | مم/دقيقة | 5000 | 5000 |
| سرعة تغذية XYZ | مم/دقيقة | 5-5000 | 5-5000 |
| قوة محرك المغزل | KW | 15 | 22 |
| عزم دوران محور محور XYZ | ن. م | 30/22/22 | 30/22/22 |
| دقة تحديد موقع المحور xy | مم | 0.025 | 0.02 |
| دقة تحديد المواقع z | مم | 0.018 | 0.018 |
| XY المحور كرر دقة تحديد المواقع | مم | 0.012 | 0.01 |
| محور z يكرر دقة تحديد المواقع | مم | 0.01 | 0.01 |
| سعة مجلة الأداة | 把 | 16 | 16 |
| دليل محور x/y | دليل الانزلاق السكك الحديدية | 55 دليل توصيل المواصفات | |
| Z- المحور دليل السكك الحديدية | دليل الانزلاق السكك الحديدية | دليل الانزلاق السكك الحديدية | |
| أداة الأداة الآلية | T | 15 | 28 |
المعلمات الفنية:
| نموذج | وحدة | XK (H) 2310 | XK (H) 2312 |
| حجم Workbench | مم | 1000x1800 | 1200x2000 |
| الحد الأقصى للحمل تحمل طاولة العمل | كجم | 3500 | 2500 |
| عرض القنوات | مم | 1200 | 1600 |
| أخدود على شكل طاولة T (رقم/عرض/وسادة) | مم | 7-22x140 | 7-22x170 |
| اتجاه حركة طاولة العمل السكتة الدماغية | مم | 1900 | 2100 |
| اتجاه حركة شريحة المغزل | مم | 1200 | 1600 |
| دوارة الحركة لأعلى ولأسفل | مم | 760 | 800 |
| المسافة من سطح نهاية المغزل إلى الطاولة | مم | 110-870 | 115-915 |
| مواصفات المغزل (قطر النموذج/التثبيت) | مم | BT50 -φ155 (φ190) | BT50 -φ190 |
| سرعة المغزل | ص/دقيقة | 6000 | 6000 |
| يتحرك المحور xy بسرعة | مم/دقيقة | 10000 | 10000 |
| المحور z يتحرك بسرعة | مم/دقيقة | 5000 | 5000 |
| سرعة تغذية XYZ | مم/دقيقة | 5-5000 | 5-5000 |
| قوة محرك المغزل | KW | 15 | 22 |
| عزم دوران محور محور XYZ | ن. م | 30/22/22 | 30/22/22 |
| دقة تحديد موقع المحور xy | مم | 0.025 | 0.02 |
| دقة تحديد المواقع z | مم | 0.018 | 0.018 |
| XY المحور كرر دقة تحديد المواقع | مم | 0.012 | 0.01 |
| محور z يكرر دقة تحديد المواقع | مم | 0.01 | 0.01 |
| سعة مجلة الأداة | 把 | 16 | 16 |
| دليل محور x/y | دليل الانزلاق السكك الحديدية | 55 دليل توصيل المواصفات | |
| Z- المحور دليل السكك الحديدية | دليل الانزلاق السكك الحديدية | دليل الانزلاق السكك الحديدية | |
| أداة الأداة الآلية | T | 15 | 28 |
